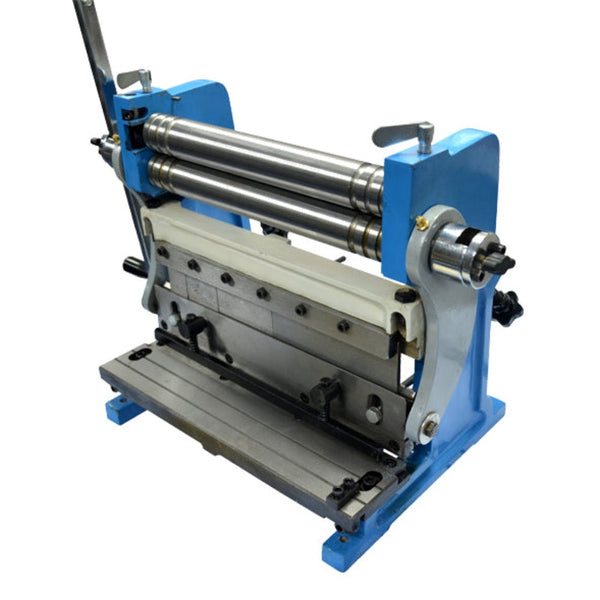

Craft Express - Manual Combo Cutter - Machine à Plier et Couper
1 .UTILISATIONS
Cette machine est utilisée pour cisailler et plier des tôles à faible teneur en carbone (acier doux) ou d'autres matériaux métalliques ayant la même intensité que les tôles à faible teneur en carbone, mais dont l'épaisseur maximale est de 1 mm. Elle peut également être utilisée pour laminer des tôles à faible teneur en carbone (acier doux) ou d'autres matériaux métalliques ayant la même intensité que les tôles à faible teneur en carbone, dont l'épaisseur maximale est de 1mm.
2. UTILISATION ET ENTRETIEN
2.1 Avant d'utiliser ce type de machine-outil, vous devez lire ce mode d'emploi afin de bien connaître la structure de la machine-outil ainsi que le fonctionnement des systèmes de commande, d'entraînement et de lubrification.
2.2 En fonction des différentes conditions d'utilisation, ce type de machine-outil doit être fixé au sol ou sur un support spécial afin d'éviter tout glissement de la machine-outil.
2.3 Veuillez respecter scrupuleusement les règles d'utilisation suivantes :
2.3.1 Avant l'emballage de cette machine-outil, des agents antirouille ont été appliqués sur celle-ci. Lorsque vous retirez ce type d'inhibiteur de rouille, vous pouvez enlever la couche jaune à l'aide d'un diluant pour vernis et d'un flux de peinture pour huile machine.
2.3.2 L'espace autour de la machine doit être maintenu propre et des matériaux anti-glissement peuvent être utilisés dans cette zone.
2.3.3 Lorsque vous déplacez, installez, nettoyez et réglez la machine-outil, vous devez vous tenir à l'écart des cisailles.
2.3.4 Abaissez le capot de protection lorsque vous n'utilisez pas le rouleau coulissant de la machine à rouler.
2.3.5 Éloignez vos mains de la matrice lorsque vous travaillez dessus.
2.3.6 Les opérateurs doivent bien connaître la structure et le fonctionnement de cette machine-outil. Un masque de protection et les autres dispositifs de sécurité doivent être utilisés lorsque vous travaillez dessus.
2.3.7 Concentrez votre attention sur la machine et utilisez-la lorsque quelqu'un se trouve à proximité.
2.3.8 Toute plaque métallique dont l'épaisseur et la qualité dépassent les spécifications requises par la machine doit être refusée.
2.4 En règle générale, la poignée de commande est installée sur le côté droit de la machine-outil (elle peut également être installée à gauche).
2.5 Plaque de mesure arrière (cornière).
La plaque de mesure arrière est utilisée pour le cisaillage et le freinage. Lorsqu'elle est en position de freinage, vissez deux longues barres dans l'écrou de la plaque moulée concave. Assurez-vous que les barres passent à travers la partie avant de la plaque moulée concave, serrez l'écrou, puis la plaque de mesure arrière et la plaque moulée concave peuvent se déplacer. La plaque moulée peut se déplacer vers le haut et vers le bas dans la société. Lorsqu'elle est en position de cisaillement, avant de placer les barres dans la plaque de positionnement, vissez un écrou 2-M12 dans la plaque de positionnement, puis suivez la barre qui a été fixée par l'écrou à l'extrémité. Dans ces deux types de position, le bouton circulaire réglable a étéinstallé à l'arrière de la cornière.
2.6 Réglage du dispositif de freinage
2.6.1 Réglage de la matrice supérieure :
Desserrez le boulon à vis, la matrice supérieure se détachera de la machine. Si vous ne souhaitez pas que la matrice supérieure se détache de la machine ou si vous souhaitez installer une autre plaque de moulage neuve, vous pouvez placer un morceau de bois dur (25, 25 160 mm) ou un autre matériau similaire sur la plaque de moule concave. Tournez la poignée et soulevez la plaque de moule concave jusqu'à ce que le morceau de bois entre en contact avec la matrice supérieure (piston de formage). Après avoir installé la nouvelle matrice, tous les boulons de fixation de la matrice doivent être serrés. Dans certains cas, notamment lors de l'utilisation d'une matrice étroite, il est nécessaire de placer un morceau de papier fin entre la matrice supérieure et la matrice inférieure.
2.6.2 Réglage de la traverse
Pour que le freinage se déroule sans à-coups et pour séparer le métal formé qui se trouve entre la matrice supérieure et la matrice inférieure et qui est bloqué, vous devez régler la traverse. Tout d'abord, placez une plaque en acier (dont la largeur correspond à la demande de la machine et dont l'épaisseur est de 1 mm) sur la plaque du moule concave, puis tournez la poignée avec précaution pour soulever la plaque du moule concave. Desserrez le boulon de fixation de la traverse lorsque le poinçon supérieur (moule) entre en contact avec la plaque métallique à traiter, puis fixez la traverse. Vous pouvez régler la vis qui se trouve sur la traverse. Enfin, serrez toutes les vis de fixation. Pendant cette période, la poignée n'est pas fixée pour tourner à un angle de 360 degrés. Cassez un morceau de plaque métallique dont la largeur et l'épaisseur correspondent à celles des deux côtés du système de freinage, leurs angles doivent être similaires, le travail doit être freiné de manière excessive lorsque vous tournez la poignée et freinez complètement le travail.
2.7 Réglage de l'installation de la lame
Vous devez régler le jeu nul de la lame supérieure et de la lame inférieure.
Réglage de la fraise inférieure :
Déchargez la plaque de pression, desserrez la vis de fixation et les deux vis réglables de la table de travail, tournez la poignée pour rapprocher la fraise supérieure de la fraise sur la table de travail, serrez la table de fixation pour l'empêcher de bouger lorsque la machine est utilisée. Installez à nouveau la plaque de pression et assurez-vous qu'elle fonctionne parallèlement à la fraise supérieure.
Réglage de la plaque de positionnement :
Pendant la période de cisaillement, une force puissante sera produite au milieu de la lame. Afin d'éviter le jeu entre les lames supérieure et inférieure, vous devez régler la vis centrale située derrière la plaque de positionnement. Si le réglage n'est pas adapté, la plaque métallique se pliera au milieu des deux lames lorsque le cisaillement sera effectué si les lames inférieure et supérieure restent serrées l'une contre l'autre après le réglage, deux éléments doivent être examinés : tout d'abord, la vis de fixation de la lame inférieure.
Vous pouvez serrer complètement la lame, puis desserrer la vis d'environ 1/8 de tour. Ensuite, la surface de contact entre la plaque du moule de couverture et la plaque de positionnement. Dans la plupart des cas, cette surface de contact doit être lubrifiée.
2.8 Réglage de l'installation de laminage
Cette installation de laminage peut laminer des pièces droites, coniques ou des anneaux métalliques à l'aide du rouleau à canal de revêtement. Une fois le travail terminé, tournez la goupille vers la droite, le côté gauche du rouleau peut être retiré de la machine et le travail peut être retiré facilement. Lorsque vous actionnez le rouleau coulissant, vous devez exercer une pression suffisante sur le rouleau afin d'assurer une importation correcte du travail. Lorsque vous utilisez le rouleau coulissant, vous devez exercer une pression suffisante sur le rouleau afin d'assurer une importation correcte du travail. Réglez le jeu du rouleau supérieur de manière à obtenir le même jeu.
2.9 Une fois votre travail terminé, vous devez nettoyer la machine et étaler de l'huile sur la surface qui ne sera pas recouverte d'une couche de peinture.
3. PRINCIPALES SPÉCIFICATIONS TECHNIQUES
4. LUBRIFICATION DE LA MACHINE-OUTIL
Huiler le mécanisme excentrique et le jeu une fois par jour.
5.ACCESSOIRES DE LA MACHINE-OUTIL
Clés Allen (5 mm, 12 mm, deux types au total) fournies avec chaque ensemble de machines-outils.
